El troquelado es una operación de postimpresión que permite cortar, hendir, perforar o marcar un soporte mediante una forma troqueladora y presión controlada. Es imprescindible en envases, carpetas, etiquetas, displays, piezas promocionales y trabajos que necesitan contornos, ventanas, pestañas o líneas de plegado imposibles de resolver solo con guillotina.
Qué es el troquelado
Troquelar consiste en transformar un pliego impreso o un soporte sin imprimir en una pieza funcional. La máquina no corta siempre en línea recta: aplica una herramienta preparada, llamada forma troqueladora, que reproduce el desarrollo del diseño mediante reglas o pletinas. Según la regla montada, el soporte puede quedar cortado, hendido, perforado o marcado.
Por eso el troquelado no debe verse como un acabado aislado. En packaging y postimpresión conecta directamente con el diseño estructural, el plegado, el pegado, el stamping, el glasofonado, el corte final y la validación física del producto.

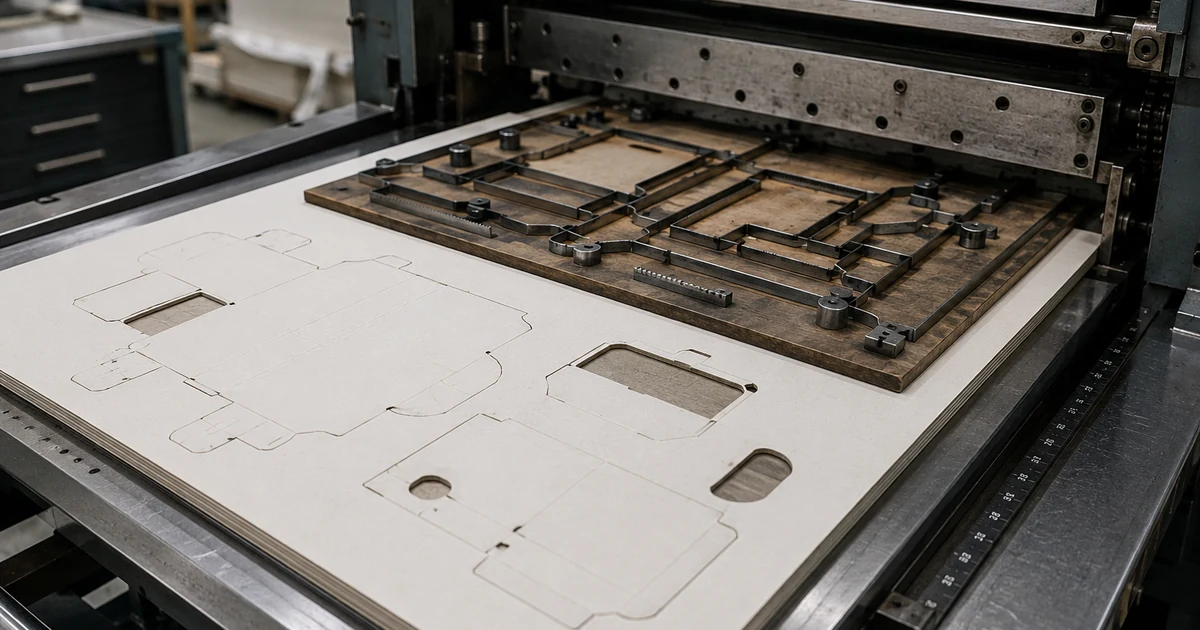

Forma troqueladora: el corazón del proceso

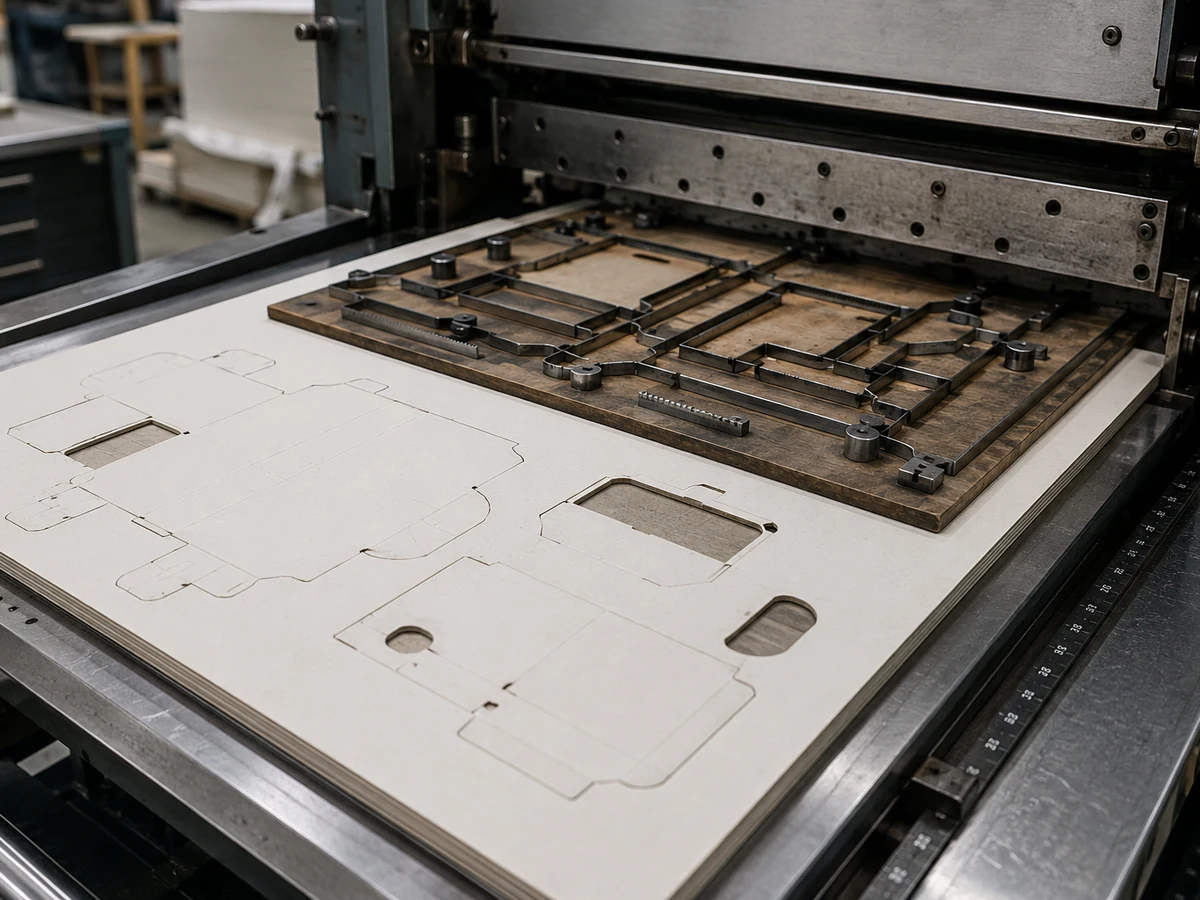

La forma troqueladora es la herramienta que define lo que ocurrirá en el pliego. En una forma plana tradicional, las pletinas se montan sobre una base rígida, normalmente de madera técnica, siguiendo el trazado del envase o pieza gráfica. Cada tipo de regla cumple una función concreta y debe trabajar con la altura, presión y contraparte adecuadas.
- Reglas de corte: Separan completamente el material y forman contornos, ventanas o ranuras.
- Reglas de hendido: Deforman el soporte para crear una línea de plegado sin cortarlo.
- Reglas de perforado: Alternan zonas cortadas y zonas unidas para facilitar una separación controlada.
- Reglas de medio corte: Cortan una capa sin atravesar todo el material, habituales en etiquetas o soportes multicapa.
- Gomas expulsoras: Ayudan a separar el pliego de la forma y a evacuar sobrantes tras el golpe.
- Contrapartidas o canales de hendido: Reciben la regla de hendido y controlan anchura, profundidad y limpieza del pliegue.
Operaciones habituales
| Operación | Qué produce | Uso habitual |
|---|---|---|
| Corte | Separa completamente el soporte. | Siluetas, ventanas, ranuras, pestañas, contornos de envase. |
| Hendido | Marca una línea de plegado sin cortar. | Cajas plegables, cubiertas, carpetas, solapas y cierres. |
| Perforado | Genera una línea de separación parcial. | Cupones, zonas de apertura, rasgados controlados. |
| Medio corte | Corta una capa o superficie concreta. | Etiquetas adhesivas, ventanas funcionales o soportes laminados. |
| Expulsión / stripping | Retira sobrantes no útiles del pliego. | Ventanas, huecos interiores y desarrollos complejos. |
| Separación / blanking | Entrega piezas útiles ya separadas del pliego. | Packaging de alta producción y preparación para plegado-pegado. |
Tipos de troqueladora
El artículo clásico distinguía dos tipos que conviene conservar: la troqueladora vertical y la troqueladora plano-cilíndrica. La vertical trabaja por presión entre superficies enfrentadas; la plano-cilíndrica combina una forma plana con presión ejercida por un cilindro. Son referencias importantes para entender la evolución del proceso.
En producción actual también son frecuentes las troqueladoras planas automáticas, muy extendidas en cartón plegable, y las troqueladoras rotativas, usadas cuando el flujo, la velocidad o el tipo de línea lo justifican. La elección depende de formato, material, tirada, precisión de registro, necesidad de expulsión, velocidad y proceso posterior.
Secuencia de trabajo en una línea de troquelado
En una troqueladora automática, el pliego suele avanzar por alimentación, registro, estación de troquelado, expulsión de sobrantes y salida. En configuraciones más completas, la máquina puede separar automáticamente los poses o piezas útiles, dejándolos preparados para plegado, pegado, encajado o manipulado.
La fase de registro es crítica cuando el troquel debe coincidir con impresión, barniz, stamping, relieve, ventanas o grafismos cercanos al corte. Un pequeño desplazamiento puede dejar textos fuera de margen, pestañas desiguales, ventanas mal centradas o cierres que no encajan.
Troquelado y hendido: no son lo mismo
El hendido merece atención propia. En cartulina y cartón, plegar sin hendir suele provocar grietas, rotura de tinta, lomo irregular o plegados torcidos. Un hendido correcto debilita el soporte de forma controlada para que el pliegue actúe como bisagra.
La calidad del hendido depende de espesor, gramaje, sentido de fibra, recubrimiento, humedad, tipo de canal, anchura de la contrapartida y presión. No existe una regulación universal válida para todos los materiales. La muestra física con el soporte definitivo sigue siendo el control más fiable.
Variables críticas
- Presión: Debe ser suficiente para cortar o hendir, pero sin aplastar el soporte ni marcar zonas no deseadas.
- Estado de reglas y forma: Reglas dañadas, bajas o mal montadas producen cortes incompletos y marcas irregulares.
- Cama de troquelado: Una base castigada o desigual dificulta el corte limpio y obliga a compensaciones excesivas.
- Registro del pliego: Afecta a ventanas, contornos, sangrados, cierres y coincidencia con acabados previos.
- Canal de hendido: Condiciona el pliegue, la resistencia del lomo y la ausencia de grietas.
- Expulsión: Si los sobrantes no salen bien, pueden quedarse enganchados, romper piezas útiles o parar la línea.
- Material: Fibra, espesor, gramaje, laminado, barniz o humedad cambian el comportamiento del corte y del hendido.
Materiales y compatibilidad
El troquelado se usa en papeles, cartulinas, cartón compacto, cartón ondulado, etiquetas, soportes laminados y materiales sintéticos. Pero no todos responden igual. Un soporte laminado puede necesitar más cuidado en el hendido para evitar que la película se fracture. Un cartón con fibra desfavorable puede abrirse mal. Un material muy rígido puede requerir prueba de cierre antes de liberar la tirada.
Cuando el troquelado forma parte de un envase, no basta con que el pliego salga cortado. Hay que comprobar que pliega, cierra, encaja, se pega correctamente y soporta la manipulación prevista.
Defectos habituales y diagnóstico
| Defecto | Causas probables | Qué revisar |
|---|---|---|
| Corte incompleto | Presión insuficiente, regla desgastada, cama irregular o material más duro de lo previsto. | Presión, estado de pletinas, base, espesor real y zonas repetidas del defecto. |
| Reventado en hendido | Canal incorrecto, presión excesiva, fibra desfavorable, soporte seco o recubrimiento frágil. | Contrapartida, sentido de fibra, muestra de plegado y comportamiento del material final. |
| Mal registro | Alimentación inestable, topes mal ajustados, forma desplazada o pliego deformado. | Guías, pinzas, marcas, escuadra, estabilidad del pliego y coincidencia con impresión. |
| Sobrantes enganchados | Expulsión insuficiente, gomas inadecuadas, geometría cerrada o stripping mal preparado. | Gomas, expulsión, separación de ventanas, puntos de unión y limpieza durante la tirada. |
| Marcas o aplastamientos | Presión excesiva, suciedad, cama dañada o compensaciones localizadas mal resueltas. | Limpieza, cama, presión general, zonas de contacto y acabado superficial. |
| Piezas que no pliegan o no cierran | Hendido deficiente, desarrollo estructural incorrecto o material distinto al de la prueba. | Maqueta física, canal de hendido, tolerancias, sentido de fibra y proceso de plegado-pegado. |
Diseño para troquelado
Un buen resultado empieza antes de fabricar la forma. El diseño debe contemplar sangrado suficiente, distancia segura entre textos y cortes, radios adecuados, pestañas funcionales, tolerancias de registro y compatibilidad con la máquina disponible. En envases, la línea de troquel no es solo una silueta: define cómo se monta, cómo se abre, cómo se pega y cómo protege el producto.
Conviene separar claramente líneas de corte, hendido, perforado y zonas de no impresión. También es recomendable validar una maqueta física cuando hay cierres, pestañas, ventanas, materiales nuevos o acabados previos como laminado, barniz o stamping.
Relación con otros procesos
El troquelado se relaciona directamente con el corte, el plegado, el diseño de estructuras para embalajes, el pegado, el stamping y el glasofonado. Cualquier cambio en uno de esos pasos puede obligar a revisar el troquel o la prueba física.
Controles de producción
Antes de liberar tirada, hay que comprobar una muestra completa: coincidencia con impresión, limpieza de corte, comportamiento del hendido, retirada de sobrantes, ausencia de marcas, plegado real y funcionamiento de cierres. Durante la producción, el control debe repetirse con muestras de inicio, mitad y final, especialmente si cambia el lote de material o aparecen variaciones de humedad, planeidad o espesor.
Checklist antes de producir
- Confirmar versión del troquel, plano estructural y sentido de fibra.
- Revisar que corte, hendido, perforado y medio corte están identificados sin ambigüedad.
- Comprobar sangrados y distancia de textos, códigos o imágenes al corte.
- Verificar material real: gramaje, espesor, recubrimiento, laminado y humedad.
- Validar registro con impresión y acabados previos.
- Comprobar corte limpio, hendido sin reventado y expulsión de sobrantes.
- Plegar y montar una muestra física completa.
- Guardar muestra aprobada para comparar durante la tirada.
Seguridad básica
Una troqueladora trabaja con presión elevada, piezas móviles, pinzas, sistemas de alimentación, reglas cortantes y estaciones de expulsión. Las intervenciones deben hacerse con la máquina parada, protecciones colocadas y siguiendo los procedimientos internos del taller. No se deben anular resguardos ni retirar sobrantes manualmente en zonas de riesgo durante el ciclo de máquina.
Recomendación PortalGraf: En trabajos de packaging, no conviene aprobar el troquelado solo mirando el pliego plano. Hay que plegar, montar y manipular una muestra real con el material definitivo. Muchos errores de hendido, cierre o pestañas solo aparecen cuando la pieza se convierte en envase.
Fuentes técnicas consultadas
- BOBST — Flatbed die-cutters y equipos Autoplaten para corte, hendido, stripping y blanking en cartón plegable.
- HEIDELBERG — Die-cutting and embossing; finishing and converting para producción comercial y packaging.
- Koenig & Bauer — Rotary & Flatbed Die-Cutters y equipos Optima/Ipress para cartón plegable.
- Marbach — rule material, cutting rules, creasing matrix y materiales para fabricación de formas troqueladoras.
- Iggesund / paperboard manual — comportamiento del cartón en hendido, plegado y converting.
