A continuación se muestran esquemas de plegados habituales utilizados en trabajos impresos como folletos, desplegables, planos y piezas comerciales. Sirven como referencia visual para entender la forma general del acabado antes de producir o pedir una prueba física.
Los dibujos representan la disposición de los paneles y el resultado aproximado del plegado. Son orientativos: las medidas exactas, compensaciones, entrada de pinza, sentido de fibra, tipo de papel y tolerancias deben ajustarse según el diseño, el soporte y la plegadora disponible.
Dípticos
Díptico: plegado normal
Trípticos
Tríptico: plegado envolvente
Tríptico: plegado en zigzag
Desplegables de 4 cuerpos
Desplegable de 4 cuerpos: plegado ventana
Desplegable de 4 cuerpos: plegado envolvente
Desplegable de 4 cuerpos: plegado zigzag
Desplegables de 5, 6 y 7 cuerpos

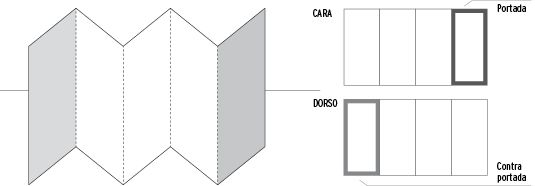

Desplegable de 5 cuerpos: plegado zigzag

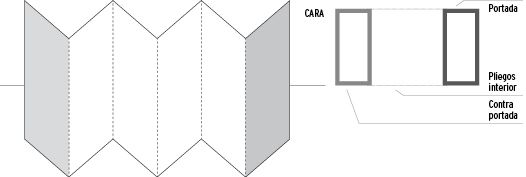

Desplegable de 6 cuerpos: plegado zigzag

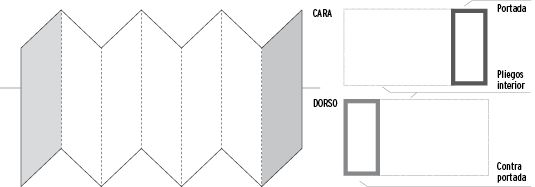

Desplegable de 7 cuerpos: plegado zigzag
Plegados para planos

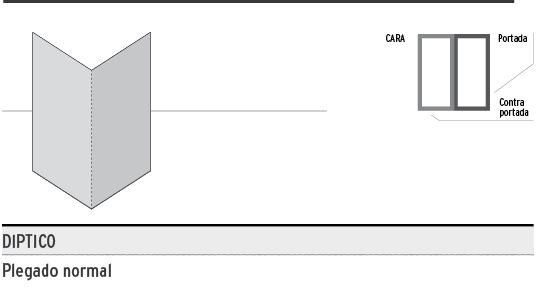

Plegado para planos: díptico
Plegado para planos: tríptico
Plegado para planos: 4 cuerpos
Plegado para planos: 5 cuerpos
Plegado para planos: 6 cuerpos
Uso correcto de estos esquemas
Estos esquemas ayudan a elegir una familia de plegado y a comunicar la intención del acabado, pero no sustituyen una maqueta o una prueba de producción. En trabajos reales conviene revisar el orden de páginas, el sentido de lectura, la orientación de portada y contraportada, el margen de seguridad y las posibles compensaciones entre paneles.
En plegados envolventes o de ventana, los paneles interiores suelen necesitar ligeras reducciones para cerrar correctamente. En zigzag y acordeón, la regularidad de los paneles y el paralelismo del pliegue son claves para evitar escalonados, roces o cierres forzados.
