El corte es una de las operaciones más importantes de la postimpresión. Sirve para convertir el soporte en el formato previsto, separar materiales procedentes de bobina, desbarbar pliegos impresos, dividir postetas, abrir piezas y rematar libros, revistas o catálogos ya encuadernados. Su objetivo no es solo “hacer más pequeño” un pliego: debe conservar medida, escuadra, registro, limpieza del canto y seguridad de trabajo.
Qué es el corte en artes gráficas
Cortar es separar el soporte para obtener una dimensión determinada. En artes gráficas, puede significar trocear formatos mayores en formatos menores, cortar bobinas a hojas, recortar sobrantes, desbarbar pliegos impresos o realizar el corte final de un producto encuadernado.
El corte aparece antes, durante y después del flujo gráfico. Antes de imprimir, puede preparar el soporte al formato de máquina. Después de imprimir, puede separar poses, ajustar pliegos, abrir piezas o dejar el producto a medida. Al final de una encuadernación, el corte define cabeza, pie y delantera del libro o revista.
Un buen corte no corrige un trabajo mal preparado. Si el diseño no tiene sangrado, si la imposición no respeta márgenes, si el pliego está fuera de escuadra o si la pila está deformada, la guillotina solo hará visible el problema.
Funciones principales del corte
- Trocear: dividir hojas grandes en formatos menores.
- Desbarbar: eliminar bordes sobrantes o irregulares de pliegos impresos.
- Refilar: ajustar el formato final de una pieza.
- Abrir: separar pliegos o piezas que quedan unidas tras impresión o plegado.
- Rematar: dejar libros, revistas o catálogos al formato final mediante corte trilateral.
- Preparar procesos posteriores: asegurar formato y escuadra para plegado, troquelado, alzado, encuadernación o packaging.
Máquinas principales de corte
En postimpresión se pueden distinguir tres familias básicas: cortadora, trilateral y guillotina. Todas cortan, pero no realizan el mismo trabajo ni se usan en el mismo punto del flujo.
Cortadora
La cortadora se utiliza para cortar material procedente de bobina. Es habitual en flujos donde el soporte impreso o sin imprimir llega en rollo y debe transformarse en hojas o bandas de menor anchura.
Una cortadora puede realizar cortes longitudinales, transversales o combinados. El corte longitudinal divide la banda según el ancho deseado; el transversal separa hojas a una longitud determinada. En equipos industriales, el material avanza con tensión controlada y se entrega a una pila o a otro proceso.
Bancada portarrollos
La bancada portarrollos es la entrada de la cortadora. En ella se coloca la bobina y desde allí se alimenta la banda hacia el grupo de corte. Debe mantener el rollo estable y permitir un desenrollado regular.
Grupo de corte
El grupo de corte incorpora los elementos que separan el material. Puede usar cuchillas giratorias para corte longitudinal y cuchillas transversales para cortar a hoja. El ajuste debe mantener medida, paralelismo y limpieza del borde.
Salida
La salida recibe el material cortado. Puede ser una cinta que conduce las hojas a una pila, una mesa de recepción o un sistema conectado con el proceso siguiente. Una mala salida puede provocar marcas, golpes o pérdida de orden.
Trilateral
La trilateral es una máquina de corte asociada a encuadernación. Realiza los tres cortes libres de una publicación: cabeza, pie y delantera o falda. Se utiliza en libros y revistas cosidos con hilo, encuadernados en rústica, pegados o cosidos con alambre.
Los trenes de encuadernación incorporan a menudo sistemas de corte trilateral porque el producto sale ya formado y necesita remate final. La trilateral no solo ajusta medida; también define la limpieza visual de la publicación acabada.
Alimentación
La alimentación acerca libros o revistas desde el proceso previo hacia la sección de corte. Puede realizarse mediante cintas, pinzas o sistemas sincronizados con la línea de encuadernación.
Introducción y centrado
La introducción guía el producto hacia la zona de corte. En muchas configuraciones, el producto entra orientado por el lomo para poder centrarlo lateralmente antes de la presión y el corte.
Sección de corte
La sección de corte realiza el recorte de falda, cabeza y pie. En sistemas trilaterales, las cuchillas trabajan contra listones o superficies de apoyo y el pisón sujeta el producto para evitar desplazamientos durante la operación.
Salida
La salida entrega el producto ya cortado hacia apilado, enfajado, retractilado, empaquetado o control final.

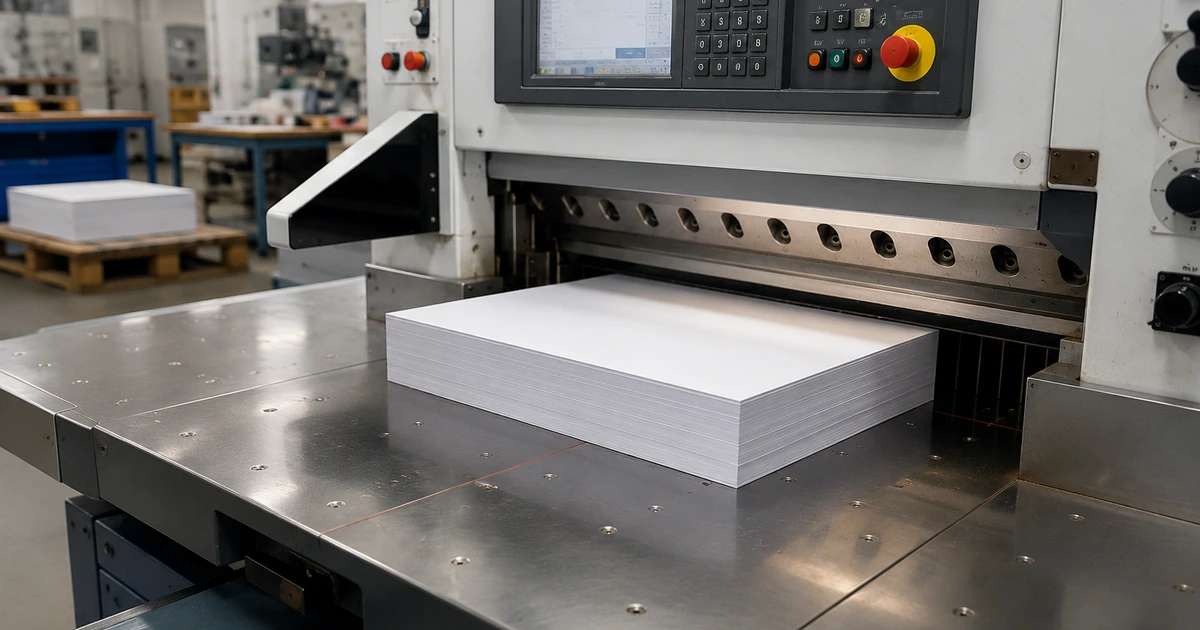

Guillotina
La guillotina realiza cortes rectos y paralelos. Se utiliza para recortar hojas, desbarbar pliegos impresos, preparar postetas, trocear formatos de gran tamaño, ajustar cubiertas o realizar cortes finales cuando el producto lo permite.
En una guillotina, el material se coloca sobre la mesa, se apoya contra el tope y las escuadras, queda sujeto por el pisón y se corta mediante una cuchilla. El corte suele realizarse con movimiento sesgado o de tijera para reducir esfuerzo y mejorar limpieza.
Partes principales de una guillotina
| Parte | Función | Qué debe controlarse |
|---|---|---|
| Mesa o lecho | Superficie de apoyo y desplazamiento del material. | Limpieza, planitud, deslizamiento y ausencia de golpes o restos. |
| Escuadras laterales | Ayudan a alinear la posteta junto con el tope posterior. | Apoyo real, perpendicularidad y ausencia de suciedad. |
| Tope posterior | Marca la medida de corte y sirve como referencia de apoyo. | Paralelismo, posición, repetibilidad y programación. |
| Pisón | Sujeta la pila antes y durante la entrada de la cuchilla. | Presión suficiente sin marcar el soporte ni desplazar hojas. |
| Cuchilla | Realiza el corte mediante filo y movimiento descendente. | Filo, limpieza, ángulo, montaje y estado de seguridad. |
| Portacuchillas | Sujeta la cuchilla y transmite el movimiento de corte. | Fijación, ajuste y mantenimiento según fabricante. |
| Listón de corte | Recibe la cuchilla en la parte inferior del corte. | Marcas, desgaste, giro o sustitución. |
| Programa de corte | Ordena medidas y secuencia de operaciones. | Medidas correctas, sentido de giro de pieza y tolerancias. |
Preparación antes de cortar
La preparación del corte empieza antes de tocar la máquina. Hay que comprobar el plano de corte, formato final, sangrado, márgenes de seguridad, orientación del pliego y orden de operaciones.
- Plano de corte: debe indicar medidas, secuencia y referencias.
- Sangrado: debe ser suficiente para evitar filetes blancos.
- Margen de seguridad: los textos y elementos importantes no deben quedar cerca de la línea de corte.
- Sentido de pieza: hay que comprobar anverso, reverso, cabeza, pie y orientación.
- Primera pieza: se debe medir y revisar antes de continuar.
Aireado, escuadra y altura de pila
Una pila mal preparada puede dar cortes defectuosos aunque la máquina esté bien ajustada. El aireado ayuda a separar hojas, reducir adherencias y facilitar que la pila se asiente. La escuadra permite que el material apoye correctamente contra el tope y la escuadra lateral.
La altura de pila debe adaptarse al soporte y a la precisión requerida. Una pila demasiado alta puede favorecer arrastre, compresión desigual, falta de perpendicularidad o diferencia entre la primera y la última hoja.
Presión del pisón
El pisón debe sujetar el material para que no se mueva al entrar la cuchilla. Si la presión es insuficiente, las hojas pueden desplazarse. Si es excesiva, puede marcar el impreso, deformar cartulinas, dañar papeles delicados o alterar materiales plastificados.
En trabajos sensibles se puede usar cartón protector, alzas o ajustes específicos. La presión adecuada depende del soporte, altura de pila, acabado superficial y tipo de corte.
Cuchilla y listón de corte
El estado de la cuchilla es decisivo. Una cuchilla sin filo puede arrastrar hojas, generar rebabas, ondular el canto o exigir más presión. El listón de corte también influye: si está muy marcado, la cuchilla no trabaja sobre una superficie uniforme.
El cambio, ajuste o manipulación de cuchilla debe realizarse solo por personal formado, siguiendo el manual del fabricante y las normas internas de seguridad. La cuchilla es uno de los elementos de mayor riesgo en postimpresión.
Variables críticas del corte
| Variable | Influencia | Riesgo si se descuida |
|---|---|---|
| Medida | Define el formato final. | Piezas fuera de especificación o imposibles de montar. |
| Escuadra | Garantiza perpendicularidad entre lados. | Desviaciones acumuladas en plegado, encuadernación o packaging. |
| Presión | Sujeta la pila durante el corte. | Arrastre, marcas, desplazamientos o deformación. |
| Filo | Determina limpieza del canto. | Rebabas, desgarros, polvo de papel o corte irregular. |
| Sangrado | Evita bordes blancos. | Filetes visibles o corte de información importante. |
| Secuencia | Ordena cómo se gira y corta la pieza. | Error acumulado, mala orientación o pérdida de referencia. |
Defectos habituales y diagnóstico
| Defecto | Cómo se aprecia | Causas probables | Qué revisar |
|---|---|---|---|
| Medida incorrecta | El formato no coincide con la especificación. | Programa erróneo, tope mal ajustado o referencia equivocada. | Orden de corte, programa, tope y primera pieza. |
| Falta de escuadra | Los lados no quedan perpendiculares. | Pila mal apoyada, escuadra sucia, material deformado o giro incorrecto. | Apoyo lateral, mesa, aireado, altura de pila y secuencia. |
| Arrastre de hojas | Las hojas inferiores/superiores no coinciden. | Pisón insuficiente, cuchilla sin filo o pila demasiado alta. | Presión, cuchilla, listón y altura de pila. |
| Canto rugoso | Borde áspero, con polvo, rebaba o microdesgarro. | Cuchilla desgastada, listón marcado o soporte difícil. | Filo, listón, velocidad y tipo de material. |
| Marca del pisón | Huella visible en papel, cartulina o cubierta. | Presión excesiva o falta de protección. | Presión, cartón protector y sensibilidad del soporte. |
| Filete blanco | Borde sin impresión en pieza con fondo a sangre. | Sangrado insuficiente, registro desplazado o corte fuera de posición. | Arte final, imposición, sangre y primera pieza. |
| Repinte o roce | Manchas o transferencia por manipulación de pila. | Tinta sin secar, exceso de presión o manipulación brusca. | Secado, intercalado, presión y altura de pila. |
Seguridad en el corte
El corte industrial implica riesgos de corte, atrapamiento y manipulación de elementos pesados. La guillotina debe trabajar con protecciones activas, mandos seguros y procedimientos establecidos. Las operaciones críticas —especialmente cambio de cuchilla, ajuste interno o intervención mecánica— deben realizarse solo por personal formado y autorizado.
Las instrucciones del fabricante y los procedimientos internos de seguridad prevalecen sobre cualquier consejo general. En una publicación técnica puede orientarse, pero nunca sustituir el manual de la máquina ni la formación de la empresa.
Checklist antes de producir
- Confirmar formato final, sangre y márgenes de seguridad.
- Revisar plano o programa de corte.
- Comprobar orientación de anverso, reverso, cabeza y pie.
- Airear, igualar y escuadrar la pila.
- Ajustar presión de pisón según soporte y altura.
- Comprobar estado de cuchilla y listón.
- Realizar primera pieza y medir con regla/calibre adecuado.
- Revisar escuadra y limpieza del canto.
- Validar que el corte no afecta a plegado, encuadernación o montaje posterior.
- Registrar parámetros si el trabajo se repetirá.
Relación con plegado, encuadernación y embalaje
El corte afecta a casi todos los procesos posteriores. Un pliego fuera de escuadra dificulta el plegado; una revista mal cortada pierde presentación; un libro depende del corte trilateral para rematar cabeza, pie y delantera; y un embalaje necesita medidas precisas para que troquelado, hendido, plegado y pegado funcionen correctamente.
También se relaciona con artículos de control de calidad, como el ensayo de adherencia mediante corte en rejilla, aunque ese ensayo pertenece al control de barnices y recubrimientos y no al corte de formato.
Fuentes técnicas consultadas
- Heidelberg — finishing and converting.
- Heidelberg / POLAR — high-speed cutters y cutting systems.
- Müller Martini — Granit three-knife trimmer.
Conclusión
El corte es una operación de precisión y seguridad. Define la medida final, la escuadra, el canto y la presentación del producto. Para obtener un resultado fiable hay que controlar soporte, pila, presión, cuchilla, listón, tope, programa de corte, sangrado y primera pieza. En postimpresión, cortar bien es tan importante como imprimir bien: un error de corte puede arruinar un trabajo correcto en todas las fases anteriores.
