El diseño de estructuras para embalajes convierte una necesidad de protección, presentación y fabricación en un desarrollo plano que pueda imprimirse, troquelarse, henderse, plegarse, pegarse y funcionar como envase real. No es solo una cuestión estética: una caja debe cerrar, resistir, manipularse, apilarse y producirse de forma repetible.
¿Qué es el diseño estructural de embalajes?
El diseño estructural define la forma física del envase: dimensiones interiores, solapas, pestañas, cierres, ventanas, zonas de cola, líneas de corte, líneas de hendido y dirección de montaje. Su objetivo es que el embalaje proteja el producto, comunique correctamente y pueda fabricarse sin problemas en las máquinas disponibles.
Por eso debe resolverse antes de cerrar el arte final. Si el desarrollo cambia después de diseñar la gráfica, pueden desplazarse caras, códigos, textos legales, sangrados, ventanas o zonas de reserva para cola.
Función protectora, comercial e industrial
Un embalaje cumple varias funciones al mismo tiempo. Protege el producto frente a manipulación, transporte, almacenamiento o exposición. También comunica: identifica marca, información técnica, uso, lote, composición o requisitos legales. Y además debe ser viable en producción, con un montaje compatible con el material, el troquel, el hendido, el plegado y el pegado.
Un diseño visualmente atractivo puede fallar si la estructura no soporta el peso, si las solapas no cierran, si el hendido revienta el material, si una ventana debilita demasiado la pieza o si el adhesivo no trabaja sobre una zona adecuada.

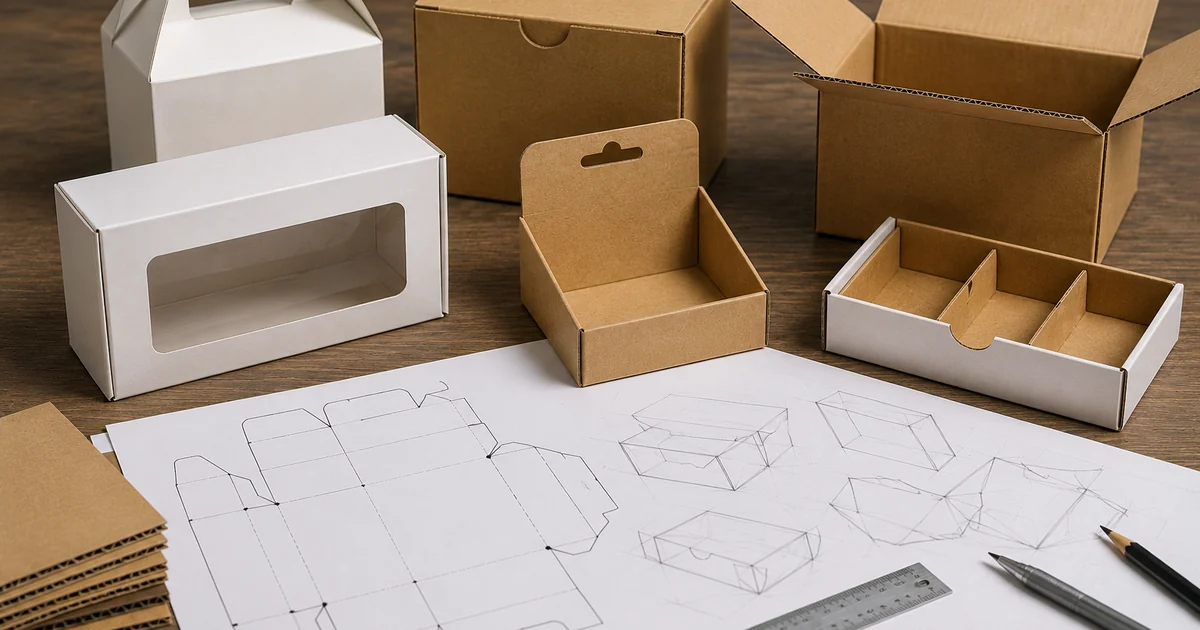

Del producto al desarrollo plano
El punto de partida no debería ser una caja genérica, sino el producto que va dentro. Hay que medirlo, considerar holguras, peso, orientación, fragilidad, forma de introducción, extracción por el usuario, apilado, transporte y presentación en lineal o almacén.
A partir de esos datos se desarrolla la estructura plana. En ese plano deben diferenciarse sin ambigüedad las líneas de corte, hendido, perforado, medio corte, zonas de cola, áreas sin impresión, sentido de fibra, sangrados y márgenes de seguridad.
Materiales y comportamiento
La elección del material condiciona toda la estructura. Cartulina gráfica, cartón compacto, cartón reciclado, microcanal o cartón ondulado no se comportan igual al cortar, hender, plegar o pegar. El espesor, la rigidez, el sentido de fibra, el recubrimiento superficial, la humedad y los acabados aplicados pueden cambiar el resultado.
En cartón y cartulina, el hendido no es un detalle menor. Debe preparar el pliegue para que el material doble donde corresponde, con menor resistencia y sin grietas visibles. Si el canal de hendido, el sentido de fibra o el material no son adecuados, la caja puede deformarse, abrirse mal o mostrar roturas en el lomo del pliegue.
Relación directa con el troquelado

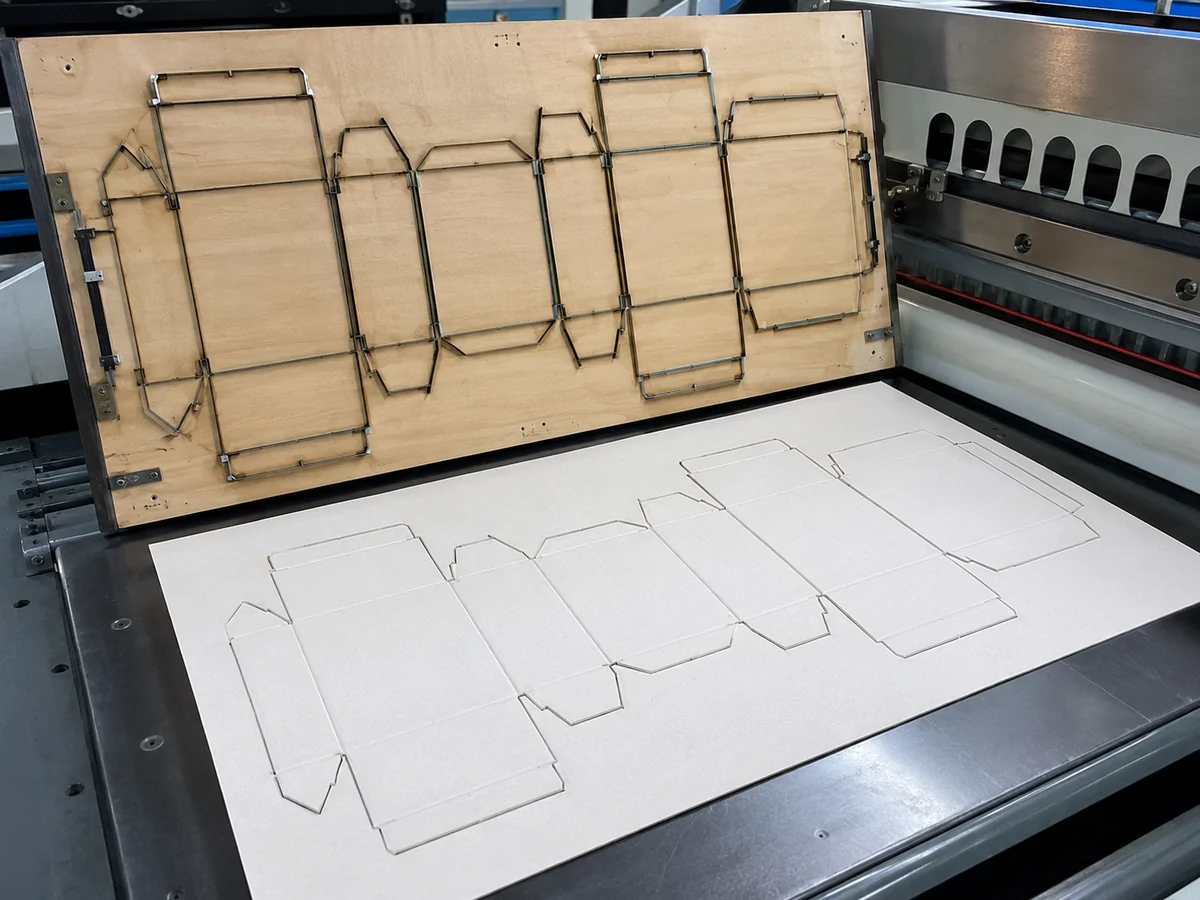

El diseño de estructuras para embalajes está unido al troquelado. El plano define la geometría; la forma troqueladora la convierte en cortes, hendidos, perforaciones, ventanas y pestañas reales. Si una línea está mal interpretada, el error pasa directamente al envase.
Por eso conviene separar por capas o códigos internos las funciones del plano: corte, hendido, perforado, medio corte, ventana, zona de cola, no impresión y referencias de montaje. También es importante comprobar el registro con la impresión y con acabados previos como barniz, laminado o stamping.
Plegado, pegado y montaje

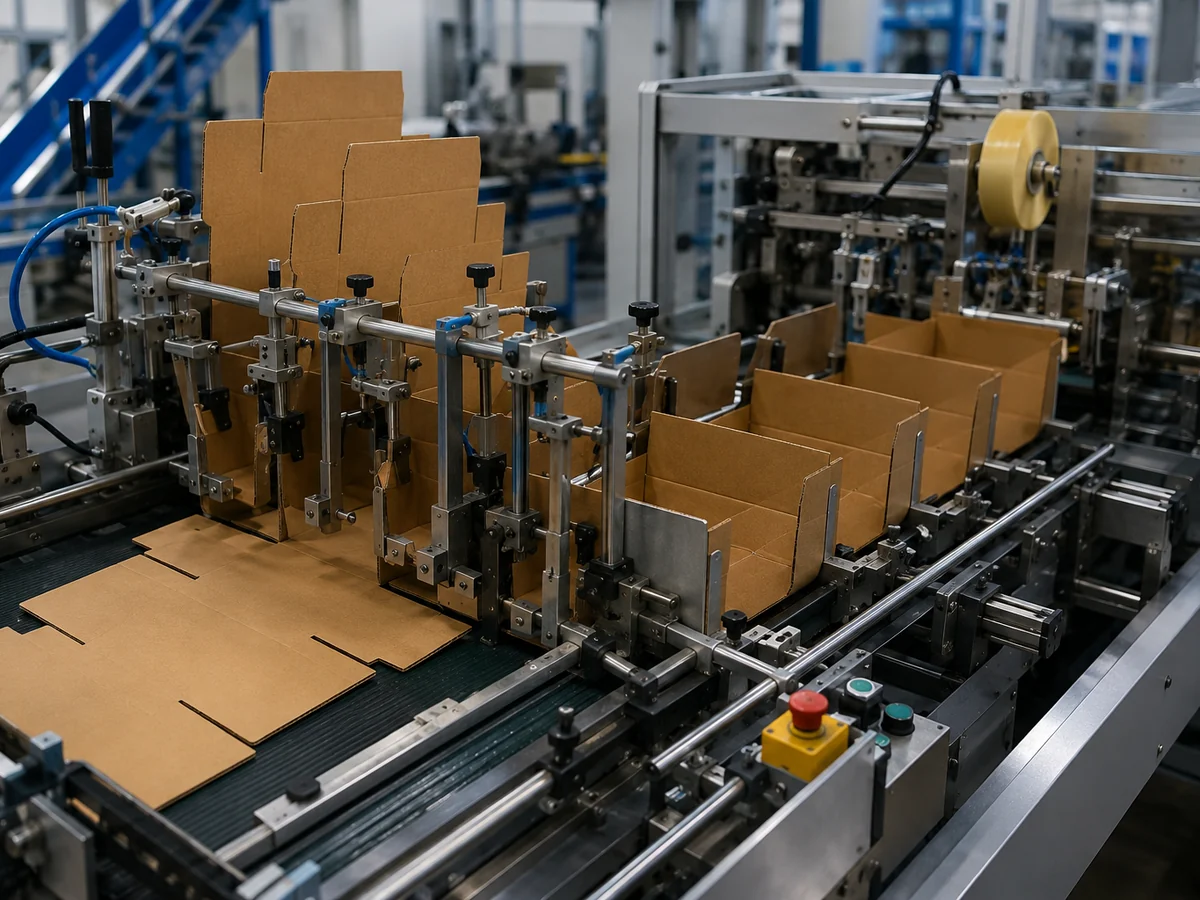

Una estructura no queda validada solo porque el desarrollo plano parezca correcto. Debe plegarse y pegarse. En una plegadora-pegadora, las piezas pasan por guías, cintas, preplegado, aplicación de adhesivo, cierre y presión. El diseño debe permitir ese recorrido sin choques, arrastres, deformaciones ni solapas que entren forzadas.
Las zonas de cola deben estar limpias y ser compatibles con el soporte y los acabados. Un barniz, un film o una reserva mal planteada pueden provocar aperturas, pérdida de resistencia o fallos de adhesión.
Criterios técnicos de diseño
| Criterio | Qué revisar | Riesgo si se ignora |
|---|---|---|
| Producto real | Medidas interiores, holguras, peso, orientación, fragilidad y forma de uso. | Caja que no cierra, producto forzado o protección insuficiente. |
| Material | Espesor, rigidez, sentido de fibra, acabado superficial y estabilidad. | Deformación, grietas en pliegues o resistencia insuficiente. |
| Troquel | Separación entre líneas, radios, ventanas, pestañas, expulsión y puntos de unión. | Corte sucio, piezas débiles, sobrantes difíciles o montaje defectuoso. |
| Hendido | Canal, posición, sentido de fibra, presión y comportamiento al plegar. | Pliegue torcido, reventado del material o cierre irregular. |
| Pegado | Zonas de cola, reserva de barniz o film, presión y secado. | Solapas abiertas, contaminación de cola o pérdida de resistencia. |
| Diseño gráfico | Sangrado, orientación de caras, textos, códigos, ventanas y zonas ocultas. | Errores visibles después del plegado o información en zonas no legibles. |
Estructuras normalizadas y diseños propios
En cartón ondulado y cartón plegable existen códigos y familias de diseño que ayudan a describir estructuras habituales. Pueden servir como punto de partida para evitar ambigüedades entre diseño, producción y cliente. Aun así, un código o una plantilla no sustituyen la validación real con el producto y el material definitivo.
Cuando el envase tiene ventana, asa, separadores, cierres especiales, varias piezas, producto pesado o requisitos alimentarios, conviene tratarlo como un desarrollo específico. La estructura debe revisarse con maqueta física y, si procede, con prueba de línea.
Defectos frecuentes y diagnóstico
| Defecto | Causa probable | Qué comprobar |
|---|---|---|
| La caja no cierra | Holgura insuficiente, pestañas mal dimensionadas o hendido desplazado. | Maqueta, dimensiones interiores, espesor real y orden de plegado. |
| Grietas en pliegues | Hendido inadecuado, fibra desfavorable, acabado rígido o material seco. | Sentido de fibra, canal de hendido, material y acabados previos. |
| Solapas despegadas | Zona de cola insuficiente, barniz o film en área adhesiva, presión o adhesivo incorrectos. | Reserva de cola, adhesivo, presión, secado y limpieza de superficie. |
| Ventana desplazada | Registro de troquelado o diseño mal compensado. | Plano, impresión, marcas de registro y ajuste de troquelado. |
| Deformación al montar | Material poco rígido, estructura débil o geometría forzada. | Material, puntos de apoyo, radios, separadores y prueba con producto. |
| Problemas en plegadora-pegadora | Solapas incompatibles con guías, cierres complejos o orden de plegado mal previsto. | Prueba de línea, recorrido, preplegado, guías y compresión final. |
Prueba física antes de aprobar
La prueba física es obligatoria en embalajes funcionales. Hay que montar una muestra con material real o equivalente, introducir el producto, cerrar, abrir, manipular, apilar y revisar su comportamiento. En trabajos críticos, conviene conservar una muestra aprobada para comparar durante la producción.
La pantalla no muestra la resistencia del material, el comportamiento del hendido ni la forma en que el usuario abre o manipula la caja. Muchos fallos aparecen solo al montar la pieza.
Checklist antes de producir
- Confirmar medidas interiores con el producto real.
- Revisar material, espesor, sentido de fibra y acabado superficial.
- Diferenciar claramente corte, hendido, perforado, medio corte y zonas de cola.
- Comprobar sangrado, orientación de caras, códigos, textos y zonas ocultas.
- Validar ventanas, asas, cierres, pestañas y separadores.
- Hacer maqueta física y montar la caja completa.
- Probar plegado, pegado, cierre, apertura y manipulación.
- Comprobar compatibilidad con troquelado y plegadora-pegadora.
- Guardar muestra aprobada y versión del plano estructural.
Seguridad básica y límites del diseño
El diseño estructural no debe resolver en mesa decisiones que pertenecen a producción sin comprobarlas en máquina. Troqueladoras, plegadoras-pegadoras y equipos de manipulación trabajan con presión, guías, cintas, pinzas y zonas móviles. Las pruebas de ajuste deben hacerse con personal autorizado y siguiendo los procedimientos internos del taller.
Desde diseño, la mejor medida preventiva es reducir ambigüedades: plano claro, versiones controladas, funciones de línea diferenciadas, muestra aprobada y comunicación directa con preimpresión, troquelado y pegado.
Relación con otros procesos
Este artículo se relaciona directamente con el troquelado, el corte, el plegado, el pegado, el glasofonado y el stamping. Un cambio de material, acabado o máquina puede obligar a corregir el plano estructural.
Fuentes técnicas consultadas
- FEFCO / ESBO: sistema internacional de códigos para estructuras de embalajes de cartón ondulado.
- ECMA: código de estilos para diseño de cajas plegables.
- BOBST: soluciones industriales para folding carton y plegado-pegado.
- HEIDELBERG: folding carton gluing y familia Diana de plegadoras-pegadoras.
- Iggesund / Holmen: comportamiento del cartón, hendido y plegado.
Recomendación PortalGraf: No aprobar una estructura de embalaje solo por su plano. Debe validarse como objeto físico: troquelado, hendido, plegado, pegado, cierre, apertura y comportamiento con el producto real.
