El cosido es una operación de postimpresión que une pliegos, cuadernillos o publicaciones mediante hilo o alambre. Su elección no depende solo del precio: condiciona la resistencia del producto, su apertura, el comportamiento del lomo y la compatibilidad con la encuadernación posterior.
¿Qué se entiende por cosido en artes gráficas?

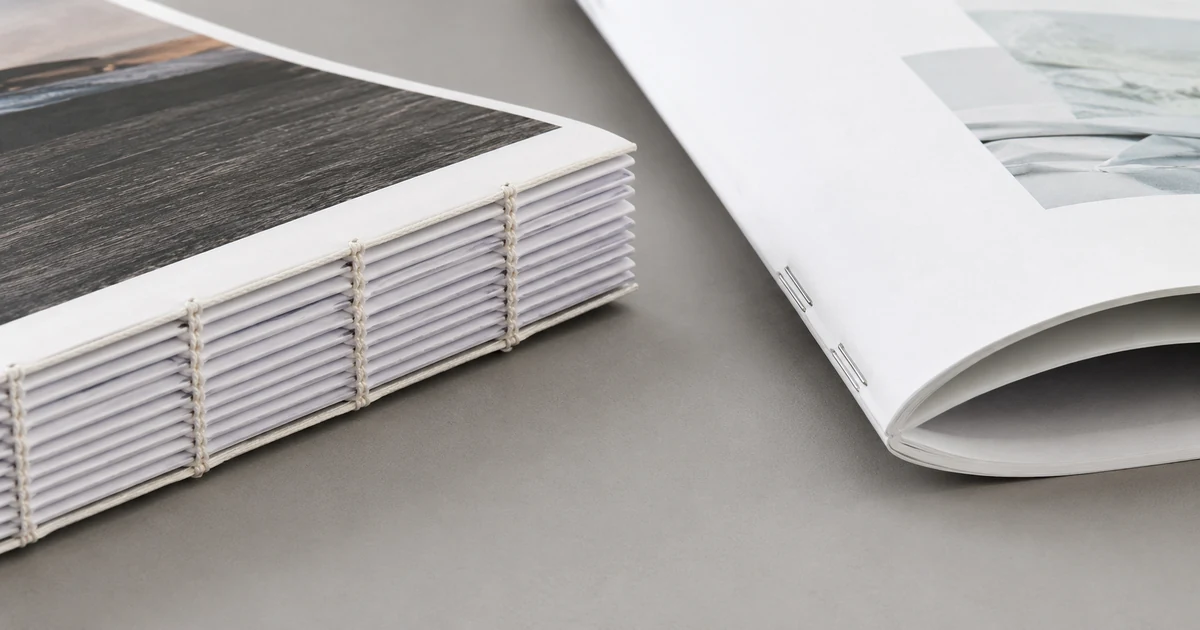

En imprenta y encuadernación, la palabra cosido se usa para procesos distintos. Puede referirse al cosido con hilo, propio de libros y trabajos duraderos, o al cosido con alambre, habitual en revistas, folletos y publicaciones grapadas a caballete. Ambos sistemas unen material impreso ya plegado, pero trabajan con principios mecánicos diferentes.
El cosido con hilo atraviesa el pliego o cuadernillo con puntadas y forma un bloque más flexible y resistente. El cosido con alambre, también llamado grapado o saddle stitching cuando se realiza a caballete, inserta grapas metálicas por el lomo plegado y las cierra en el interior del producto.
Cosido con hilo
El cosido con hilo se utiliza cuando el producto necesita buena apertura, resistencia al uso y estabilidad del bloque. Es frecuente en libros de calidad, catálogos gruesos, ediciones de larga vida, publicaciones técnicas y trabajos que después pueden recibir tapas duras, rústica cosida o procesos de lomo adicionales.
La unidad de trabajo suele ser el cuadernillo: un conjunto de páginas impresas y plegadas que se alza con otros cuadernillos en el orden correcto. La cosedora abre cada pliego por el centro, lo posiciona y realiza las puntadas. Después, los cuadernillos cosidos forman un bloque que puede prensarse, encolarse por el lomo, recibir guardas, tapa o cubierta según el tipo de encuadernación.
Cosido con alambre o grapado a caballete
El cosido con alambre es más rápido y económico. Se emplea en revistas, folletos, boletines, programas, catálogos ligeros y trabajos comerciales de pocas páginas. Los pliegos se embuchan unos dentro de otros, se colocan sobre una guía en forma de caballete y los cabezales insertan grapas de alambre a través del pliegue central.
En este sistema, el control del número de páginas, el gramaje, la dirección de fibra, el plegado y el recorte final es crítico. A medida que aumenta el espesor, aparecen problemas de escalonado interior, recuperación del pliego, lomo abombado o grapas con cierre deficiente.
Partes y zonas habituales de trabajo
En una línea de cosido con hilo pueden aparecer el marcador o alimentación de pliegos, la apertura del pliego, la estación de cosido, el sistema de arrastre, la salida de bloques y, en configuraciones industriales, controles de presencia o lectura para reducir errores de secuencia.

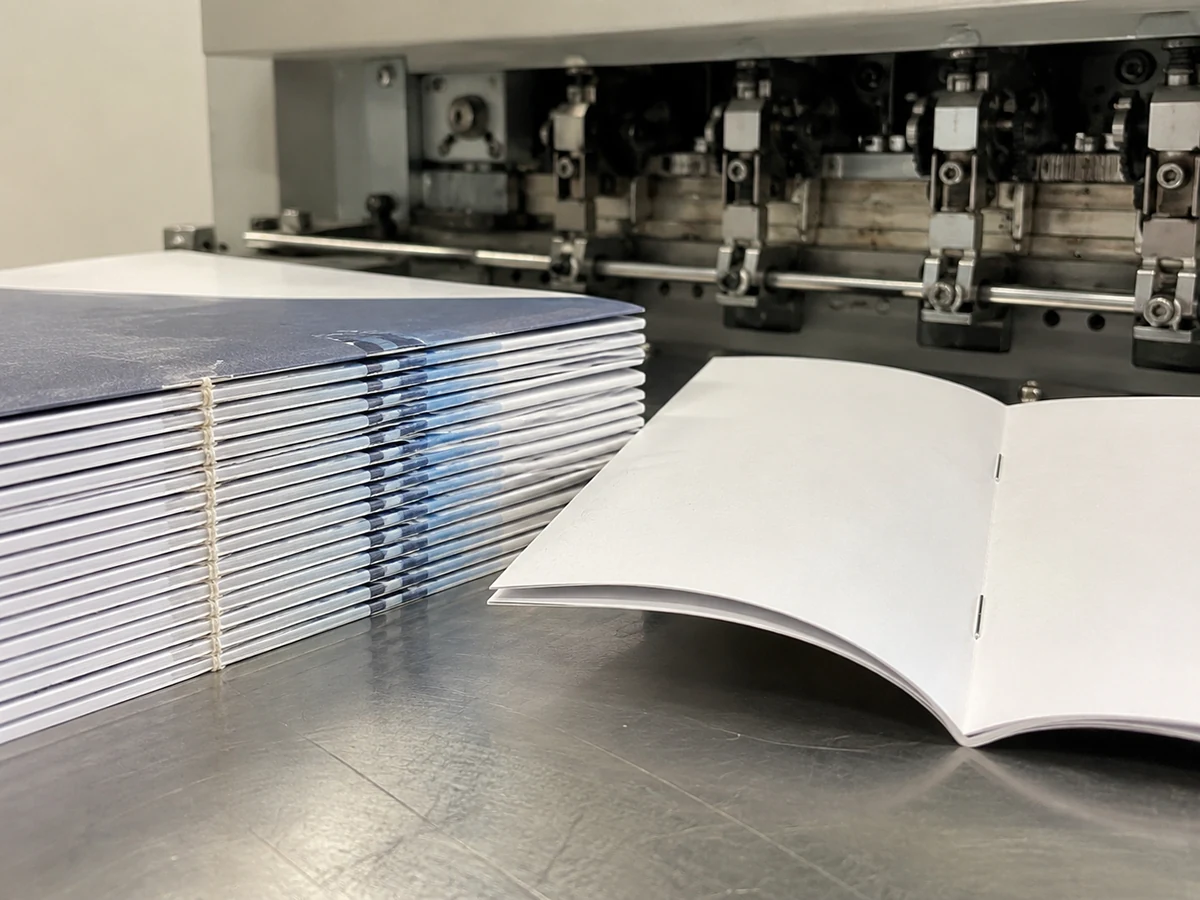

En una cosedora de alambre o línea de caballete son habituales los alimentadores de pliegos, la cadena o caballete de embuchado, los cabezales de cosido, el sistema de corte y conformado del alambre, los clinchers o cerradores interiores, la salida y, muchas veces, el corte trilateral integrado.
Diferencias prácticas entre hilo y alambre
| Sistema | Uso habitual | Ventajas | Limitaciones |
|---|---|---|---|
| Cosido con hilo | Libros, catálogos duraderos, ediciones cuidadas, productos con uso intensivo. | Alta resistencia, buena apertura, bloque estable, compatible con encuadernaciones de calidad. | Proceso más lento, mayor coste, requiere buen alzado y preparación del pliego. |
| Cosido con alambre | Revistas, folletos, publicaciones ligeras, programas, manuales breves. | Rápido, económico, adecuado para tiradas comerciales y productos de pocas páginas. | Limitado por espesor, gramaje, recuperación del papel y posible desplazamiento de páginas interiores. |
Relación con alzado, embuchado y encuadernación
Antes del cosido con hilo, los pliegos suelen alzarse: se colocan uno detrás de otro hasta formar el orden completo del libro. En el cosido con alambre a caballete, los pliegos se embuchan: se introducen unos dentro de otros para formar una revista o folleto que se grapa por el centro.
Esta diferencia es importante. En alzado, el error típico es un cuadernillo cambiado, duplicado o ausente. En embuchado, además del orden, influyen el encaje entre pliegos, el escalonado interior y la compensación de desplazamiento antes del corte final.
Variables críticas de producción
- Orden de pliegos: Cualquier error de secuencia llega al producto final y puede inutilizar toda una tirada.
- Apertura del pliego: Una mala apertura provoca cosidos fuera de centro, pliegos mordidos o fallos de alimentación.
- Registro del lomo: El cosido debe caer sobre la línea de plegado prevista.
- Tensión del hilo: Si es baja, el bloque queda flojo; si es excesiva, puede rasgar el papel.
- Longitud y calibre del alambre: Debe adaptarse al espesor real del producto para cerrar sin abrirse ni marcar en exceso.
- Gramaje y fibra: Afectan a la apertura, al retorno del pliego y a la estabilidad del lomo.
- Velocidad de línea: Una velocidad excesiva amplifica problemas de alimentación, apertura y cierre.
Defectos habituales y diagnóstico
| Defecto | Posibles causas | Qué revisar |
|---|---|---|
| Hilo flojo | Tensión insuficiente, mala regulación, variación de papel o fallo de puntada. | Tensión, regularidad de puntadas, estado de hilo y comportamiento al abrir el bloque. |
| Desgarro del lomo | Tensión excesiva, papel débil, pliegue seco, mala línea de cosido. | Dirección de fibra, humedad del papel, presión, agujas y centrado sobre el plegado. |
| Grapa desplazada | Mala posición del pliego, cabezal desajustado o variación de formato. | Guías laterales, caballete, referencia de plegado y posición de cabezales. |
| Grapa abierta o mal cerrada | Alambre inadecuado, longitud incorrecta, clincher sucio o mal ajustado. | Calibre, corte del alambre, cerradores, espesor real del producto. |
| Orden incorrecto de cuadernillos | Error de alzado, alimentación doble, falta de pliego o lote mezclado. | Controles de presencia, marcas de pliego, paginación, primeras copias y muestreo. |
| Mala apertura | Pliegue demasiado cerrado, papel con recuperación, aire insuficiente o ventosas sucias. | Marcador, aireado, ventosas, plegado previo y estabilidad del pliego. |
Controles durante la tirada
El primer control debe hacerse antes de alcanzar velocidad de producción. Conviene abrir varias muestras, revisar el centro del cuadernillo, comprobar que no hay páginas invertidas ni pliegos duplicados y verificar que el cosido cae donde debe. En cosido con hilo, hay que revisar resistencia, tensión y regularidad. En alambre, hay que mirar por fuera y por dentro: posición, penetración, cierre y ausencia de marcas peligrosas o puntas levantadas.
Durante la tirada, el control no debe limitarse a mirar la portada. Hay que abrir el producto, comprobar la secuencia de páginas, revisar el centro, observar el corte final y comparar muestras de inicio, mitad y final de lote.
Checklist antes de producir
- Confirmar paginación, imposición y orden de pliegos.
- Separar claramente pliegos de ajuste, sobrantes y pliegos buenos.
- Comprobar que el plegado permite una apertura limpia.
- Verificar formato, gramaje, sentido de fibra y espesor real del producto.
- Ajustar tensión de hilo o calibre/longitud de alambre según muestra real.
- Revisar posición de cabezales, guías y salida.
- Validar una muestra completa antes de liberar tirada.
- Guardar muestra firmada o identificada si el trabajo lo requiere.
Seguridad básica
Las cosedoras trabajan con agujas, alambre, cabezales móviles, pinzas, cadenas y zonas de presión. La intervención debe hacerse siempre con la máquina parada y siguiendo el procedimiento interno del taller. No debe retirarse ninguna protección para ganar velocidad o acceder mejor a la zona de cosido. Los ajustes de cabezales, agujas, cerradores o alimentación deben quedar reservados a personal formado.
Errores frecuentes al especificar un cosido
- Pedir alambre para un producto demasiado grueso o con papel excesivamente rígido.
- Diseñar imágenes o textos críticos demasiado cerca del lomo o del corte interior.
- No prever el desplazamiento de páginas interiores en publicaciones a caballete.
- Usar hilo por estética sin considerar coste, plazo y encuadernación posterior.
- No hacer prueba física cuando el soporte, el número de páginas o el acabado superficial son dudosos.
Recomendación PortalGraf: Antes de decidir entre hilo y alambre, conviene valorar espesor, uso previsto, vida útil, apertura deseada, tipo de soporte y proceso de encuadernación posterior. En trabajos críticos, una maqueta real con el papel definitivo evita errores que no se ven en pantalla.
Fuentes técnicas consultadas
- Müller Martini — Saddle Stitching Systems: sistemas industriales de cosido a caballete y control de calidad del producto final.
- Müller Martini — Ventura MC Family: líneas de alzado y cosido con hilo para bloques y folletos cosidos.
- HEIDELBERG — C.P. Bourg Booklet Maker: producción de folletos con grapado/cosido a caballete, plegado y módulos de salida.
- HEIDELBERG — Folding / Stahlfolder: plegado de pliegos para producción de libros y trabajos comerciales.
- Horizon — StitchLiner6000: sistema de cosido a caballete con plegado en línea y límites orientativos de espesor.
- Petratto — Folding and thread sewing: descripción técnica del cosido con hilo como método resistente para encuadernación.
