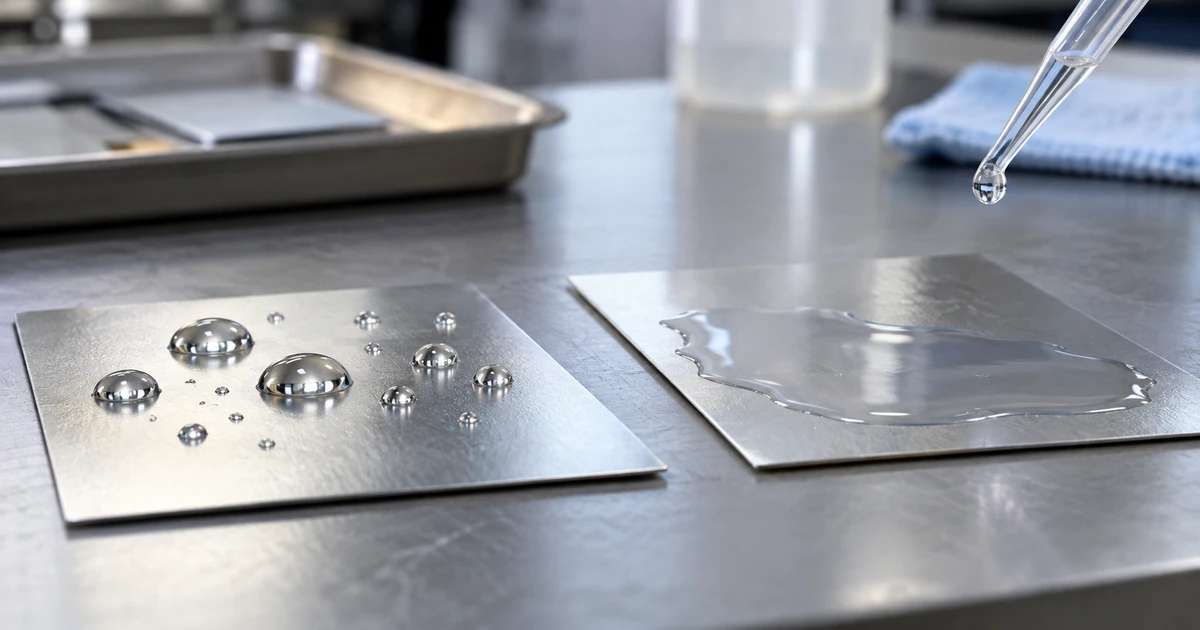

Antes de aplicar un barniz sobre aluminio, hojalata u otro sustrato metálico, la superficie debe permitir que el recubrimiento se extienda de forma suficientemente uniforme y estable. Una hoja puede parecer limpia a simple vista y, sin embargo, presentar restos de aceite, silicona, contaminantes orgánicos, productos de limpieza mal eliminados o variaciones superficiales capaces de alterar la humectación. Cuando eso ocurre, el defecto puede aparecer ya durante la aplicación;retracción, cráteres, zonas repelidas; o manifestarse más tarde como una pérdida de adherencia.
La mojabilidad ayuda a describir esa interacción inicial entre el líquido y el sólido. No sustituye al control de viscosidad, al gramaje aplicado, al curado ni a los ensayos de adherencia, pero permite responder una pregunta previa: ¿se comporta esta superficie, frente al líquido de ensayo, como la referencia validada?
Mojabilidad, energía superficial y tensión superficial no son exactamente lo mismo
En el lenguaje de planta es frecuente hablar de «tensión superficial» para referirse tanto al líquido como al sustrato. Conviene separar los conceptos. En un líquido se habla normalmente de tensión superficial; en un sólido, de energía libre superficial. Ambas intervienen en la forma en que una gota se extiende o permanece recogida sobre una superficie.
La mojabilidad describe precisamente la capacidad de un líquido para extenderse sobre un sólido. Una forma habitual de cuantificarla es el ángulo de contacto: se deposita una gota de un líquido de ensayo y se mide, por el interior del líquido, el ángulo entre la superficie sólida y la tangente al perfil de la gota en la línea de contacto entre sólido, líquido y aire. En términos generales, un ángulo menor indica mayor extensión de la gota y, por tanto, mejor mojado para esa combinación concreta de superficie y líquido.
ISO 19403-2:2024 establece un método para determinar la energía libre superficial de superficies sólidas mediante medidas de ángulo de contacto, aplicable tanto a sustratos como a recubrimientos. ASTM D7334-08(2022) también utiliza el ángulo de contacto de avance para caracterizar la mojabilidad de superficies y relaciona una mojabilidad deficiente con defectos de recubrimiento como retracción, cráteres, poros y piel de naranja.
Sin embargo, un valor de ángulo de contacto no debe convertirse por sí solo en un criterio universal de aceptación. El resultado depende del líquido empleado, del método, de la rugosidad, de la heterogeneidad química y del estado real de la superficie. Para control de proceso interesa principalmente comparar de forma reproducible superficies equivalentes frente a una referencia validada.
Una superficie metálica puede estar limpia visualmente y no estar preparada para barnizar
La inspección visual detecta suciedad evidente, manchas, polvo, corrosión o daños, pero no permite comprobar contaminaciones muy finas. Una película orgánica extremadamente delgada puede cambiar el comportamiento de una gota sin ser visible.
Entre las causas que pueden alterar la mojabilidad se encuentran residuos de aceites o lubricantes, huellas, siliconas, productos de mantenimiento, restos de limpieza, contaminación transportada por rodillos o elementos de manipulación y, en determinadas circunstancias, condensación o cambios de estado superficial durante almacenamiento y acondicionamiento.
Eso no significa que cualquier sustancia presente sobre el metal sea necesariamente un defecto. Algunos materiales llegan con tratamientos, lubricaciones o acabados superficiales intencionados. El criterio no debe ser «el metal debe estar químicamente desnudo», sino la superficie debe encontrarse en el estado definido y validado para el sistema de barnizado utilizado.
Por esta razón, si una materia prima que históricamente funciona bien empieza a mostrar retracciones o fallos de adherencia, conviene comparar no solo el barniz y los ajustes de máquina, sino también el lote, la cara, el almacenamiento, la manipulación y el estado superficial del metal. PortalGraf desarrolla la identificación del sustrato en Aceros, hojalata y aleaciones de aluminio para envases: cómo interpretar el material en planta.
El ensayo de rotura de película de agua puede servir como comprobación rápida
ASTM F22-21 describe el water-break test o ensayo de rotura de película de agua para detectar películas hidrofóbicas sobre superficies. Su principio es sencillo: una superficie suficientemente libre de contaminantes hidrofóbicos tiende a mantener una película continua de agua; cuando existen zonas que repelen el agua, la película se rompe y deja áreas localmente secas o retraídas.
Es una comprobación cualitativa para detectar películas hidrofóbicas, no una medida de energía superficial ni una identificación química. Su sensibilidad puede disminuir en superficies muy rugosas o porosas. Aunque ASTM F22 lo describe como no destructivo, antes de aplicarlo debe comprobarse que mojar y secar la muestra sea compatible con el material y con las operaciones posteriores.
Una prueba de agua satisfactoria no demuestra la ausencia de todos los contaminantes ni la compatibilidad con cualquier barniz. Una rotura tampoco identifica la sustancia responsable: debe interpretarse teniendo en cuenta tratamientos o lubricaciones intencionados y una referencia del mismo sistema.
El ángulo de contacto permite pasar de una observación cualitativa a una medida
El ángulo de contacto permite obtener una medida cuantitativa de mojabilidad para una combinación de sólido y líquido. La sensibilidad útil depende del equipo, del método y de la variabilidad de la muestra; no debe darse por superior en todos los casos a una comprobación cualitativa de una superficie más extensa.
Debe indicarse qué ángulo se mide. Una lectura estática de una gota depositada no es intercambiable con un ángulo de avance o de retroceso. ASTM D7334 trata específicamente el de avance. La documentación de Biolin Scientific distingue estas modalidades y explica que el movimiento de la línea de contacto afecta a la medida.
La medida puede utilizarse para comparar lotes, comprobar el efecto de una limpieza, evaluar la uniformidad de una superficie o estudiar una desviación. También puede realizarse en varios puntos de una misma hoja para detectar diferencias entre centro y bordes o entre distintas zonas de manipulación.
La interpretación debe hacerse con cautela. La rugosidad modifica el ángulo observado; una superficie químicamente heterogénea puede producir resultados distintos según el punto; y una pequeña zona medida no representa necesariamente toda una hoja. Como propuesta de control, conviene fijar posiciones y repeticiones, líquido, modalidad de ángulo, volumen de gota, tiempo de lectura, temperatura y método de evaluación. Deben conservarse los valores individuales y su dispersión, no solamente una media que pueda ocultar zonas diferentes.
La energía libre superficial es una estimación obtenida mediante un modelo, no la lectura directa de un único ángulo con agua. Para modelos que separan componentes polares y dispersivas, como OWRK, se emplean al menos dos líquidos de propiedades conocidas. Deben identificarse líquidos, modelo y condiciones. El resumen público de ISO 19403-2:2024 contempla esta determinación y menciona OWRK y Wu para polímeros y recubrimientos.
Buena mojabilidad favorece la aplicación, pero no demuestra por sí sola la adherencia
Es importante no convertir la mojabilidad en una explicación universal. Una superficie que se moja correctamente ofrece mejores condiciones iniciales para que el barniz se extienda, pero la adherencia final depende además de la química del sistema, las interfaces entre capas, la cantidad aplicada, el curado, la transformación posterior y el uso final.
Por eso pueden darse situaciones distintas:
- una superficie con contaminación hidrofóbica puede provocar una mala extensión inmediata del barniz;
- una película puede extenderse aparentemente bien y fallar después por incompatibilidad química o curado insuficiente;
- una superficie puede presentar buena adherencia en plano y fallar al embutir o plegar;
- una capa inferior puede ser la verdadera interfaz débil, aunque el sustrato metálico esté correctamente preparado.
Por ello, los controles de mojabilidad deben complementarse con los ensayos apropiados sobre la película terminada. Para evaluar adherencia, PortalGraf dispone de Ensayo de adherencia en barnices mediante corte en rejilla. Cuando existen mezclas, bases o disolventes que puedan modificar el comportamiento del recubrimiento, también puede ser relevante la prueba de compatibilidad entre barniz, bases y disolventes.
La comparación contra una referencia suele ser más útil que perseguir un número universal
En producción resulta tentador fijar un único valor de energía superficial o ángulo de contacto y utilizarlo para cualquier material. Ese enfoque puede conducir a decisiones erróneas.
El valor útil es el que se ha relacionado con un comportamiento satisfactorio del sistema concreto. Una estrategia práctica consiste en caracterizar lotes y superficies que históricamente han funcionado bien, establecer una referencia interna y comparar con ella cualquier material dudoso o cambio de proceso. Si la diferencia supera la variabilidad habitual del método y de las muestras, se investiga antes de atribuirla al barniz o a la máquina. Una diferencia aislada entre dos gotas no basta para rechazar un lote.
La referencia debe estar asociada al mismo tipo de sustrato, tratamiento superficial, cara, método de ensayo y líquido de medida. Comparar directamente un aluminio con una hojalata, o una cara tratada con otra de naturaleza distinta, puede tener poco valor si no se conocen las diferencias de partida.
Los defectos de mojado pueden tener patrones que orientan el diagnóstico
La forma y distribución del defecto pueden aportar pistas. Una repulsión localizada puede hacer pensar en contaminación puntual; un patrón repetitivo en sentido de marcha puede relacionarse con rodillos, guías o elementos que tocan la superficie; una desviación generalizada de un lote puede apuntar al propio material, a su acondicionamiento o a una contaminación común.
Pero estas relaciones son hipótesis de trabajo, no diagnósticos automáticos. Un cráter, una retracción o una zona sin cubrir también puede tener origen en el barniz, la formulación, los aditivos, la aplicación o contaminantes procedentes del ambiente. El objetivo es reducir el problema mediante comparaciones controladas.
| Observación | Qué conviene comprobar | Qué no debe concluirse automáticamente |
|---|---|---|
| El agua rompe en zonas concretas | Contaminación localizada, manipulación, rodillos, guías o limpieza. | Que el barniz sea necesariamente defectuoso. |
| El ángulo de contacto cambia respecto a la referencia | Lote, cara, tratamiento, limpieza, almacenamiento y método de medida. | Que exista una pérdida de adherencia cuantificada. |
| El barniz se retrae o forma cráteres | Estado superficial y también formulación, contaminación del barniz y aplicación. | Que toda retracción sea contaminación del metal. |
| Buena mojabilidad pero mala adherencia final | Compatibilidad, curado, interfaces entre capas y transformación posterior. | Que el ensayo de mojabilidad haya fallado. |
La limpieza debe validarse por resultado, no solo por el procedimiento escrito
Dos operaciones de limpieza nominalmente idénticas pueden no dejar la misma superficie si cambia el producto, su concentración, la temperatura, el tiempo, el enjuague, el estado de los útiles o la contaminación de la propia instalación. Por eso, cuando la limpieza sea un punto crítico, es conveniente verificar el estado superficial resultante y no limitarse a confirmar que «se ha limpiado».
ASTM F22 señala precisamente el uso del water-break test como control de procesos destinados a eliminar contaminantes hidrofóbicos. El ángulo de contacto puede añadir una medida cuantitativa local cuando resulte adecuada para el control definido.
En cualquier caso, una comprobación de limpieza debe integrarse en la secuencia real de fabricación. Una superficie correctamente preparada puede volver a contaminarse después mediante manipulación, aire comprimido contaminado, lubricantes próximos, guantes inadecuados, rodillos o almacenamiento intermedio.
Un control práctico del estado superficial debe responder a una desviación concreta
No todas las líneas necesitan medir ángulo de contacto de forma rutinaria. En muchos procesos estables puede bastar con controlar materia prima, manipulación, limpieza, apariencia y resultados finales. La medida cobra especial valor cuando aparece una desviación difícil de explicar, cuando cambia el tratamiento superficial, cuando se valida un nuevo proveedor o cuando se necesita separar un problema del sustrato de un problema del recubrimiento.
Una secuencia de investigación razonable puede consistir en:
- comparar una hoja sospechosa con una referencia conocida del mismo sistema;
- revisar lote, cara, almacenamiento, manipulación y posibles contactos;
- realizar una comprobación cualitativa de contaminación cuando sea aplicable;
- medir ángulo de contacto si se necesita cuantificar la diferencia;
- comparar el barnizado sobre muestras equivalentes reservadas para ello, manteniendo constantes las demás variables;
- confirmar el resultado mediante adherencia, apariencia y demás ensayos requeridos.
Esta secuencia es una propuesta de investigación, no un procedimiento normalizado. Conviene reservar muestras sin contacto previo con los líquidos de ensayo para las comparaciones de barnizado, salvo que el procedimiento valide su reutilización.
Qué conviene registrar
Si la mojabilidad forma parte del control o de una investigación, el dato debe poder reproducirse. Como mínimo conviene conservar la identificación del sustrato y lote, cara analizada, zona de la hoja, método empleado, líquido de ensayo, condiciones relevantes de medida y resultado. Si se ha realizado limpieza o tratamiento previo, también debe quedar identificado.
En una comparación de ángulo de contacto, registrar solamente «valor = X°» puede ser insuficiente. El resultado debe tener contexto: qué líquido se utilizó, cuándo se leyó la gota, dónde se midió y con qué procedimiento. Lo mismo ocurre con una prueba de agua: debe indicarse qué criterio se utilizó para aceptar o rechazar y frente a qué referencia se comparó.
Este control se integra en la guía general de barnizado. Tras aplicar y curar, la continuidad de película responde a otra pregunta: si existen discontinuidades detectables. Para interpretar interfaces conviene considerar también el sistema completo de capas.
Conclusión
La mojabilidad conecta el estado superficial del metal con el comportamiento inicial del barniz. Una buena extensión del líquido no demuestra toda la vida útil del recubrimiento, pero una superficie contaminada o heterogénea puede introducir defectos desde el primer instante de aplicación.
El control más útil no consiste en buscar un valor universal de «tensión superficial correcta», sino en conocer cómo se comporta una superficie validada, detectar desviaciones y relacionarlas con el resultado real del barnizado. El ensayo de rotura de película de agua puede aportar una comprobación rápida de contaminación hidrofóbica; el ángulo de contacto permite cuantificar la mojabilidad y, con el método adecuado, estimar la energía libre superficial. Ambos son herramientas de diagnóstico que deben interpretarse junto con el material, el barniz, la aplicación, el curado y los ensayos finales.
Fuentes y referencias técnicas
- ASTM F22-21; Standard Test Method for Hydrophobic Surface Films by the Water-Break Test.
- ASTM D7334-08(2022); Standard Practice for Surface Wettability of Coatings, Substrates and Pigments by Advancing Contact Angle Measurement.
- ISO 19403-2:2024; Paints and varnishes; Wettability; Part 2: Determination of the surface free energy of solid surfaces by measuring the contact angle.
- KRÜSS Scientific; Contact angle.
- KRÜSS Scientific; Surface free energy.
- Biolin Scientific; Contact Angle Measurement.
